پک ویتول پهپاد استالیون

توضیحات

پک تبدیل VTOL برای استالیون (VTOL Conversion Pack for Stallion) – افزونه‌ای برای ارتقای پهپاد Stallion جهت انجام مأموریت‌هایی با مکان‌های برخاست و فرود دشوار (Challenging Takeoff and Landing Locations).

توجه: برای پهپاد ویتول استالیون ابتدا باید فایل پهپاد استالیون و بعد این فایل پک تبدیل vtol را تهیه کنید. برای تهیه فایل پهپاد استالیون بر روی دکمه زیر کلیک کنید.

داده‌های عمومی (General Data)

پهپاد استالیون (Stallion) که پیش‌تر به‌عنوان یک هواپیمای بال ثابت محبوب شناخته می‌شد، اکنون در نسخه VTOL نیز در دسترس است. این نسخه دارای طراحی سه‌موتوره (Tricopter Layout) با موتورهای جلو قابل شیب (Front Tilt) و موتورهای عقب ثابت (Rear Stationary Motors) است. هندسه کلی پهپاد تقریباً مشابه نسخه استاندارد استالیون باقی مانده است.

پک VTOL شامل بال‌های اصلاح‌شده و مجموعه‌ای از قطعات لازم برای تبدیل به نسخه VTOL است. تمام فایل‌های این پک در فرمت‌های STL و STEP ارائه می‌شوند تا کاربران بتوانند به راحتی قطعات را ادغام کرده و تغییرات دلخواه را اعمال کنند.

اگر شما از کاربران نسخه پایه استالیون هستید، اکنون می‌توانید برخی قطعات را مجدداً پرینت کرده و پهپاد خود را به نسخه VTOL ارتقا دهید.

فایل‌های STL و STEP (STL and STEP Files)
تمام فایل‌های موجود در پک VTOL پهپاد استالیون در فرمت‌های STL و STEP ارائه می‌شوند. شما می‌توانید همین حالا آنها را پرینت کنید یا در صورت نیاز، تغییرات و شخصی‌سازی‌های دلخواه خود را اعمال نمایید.

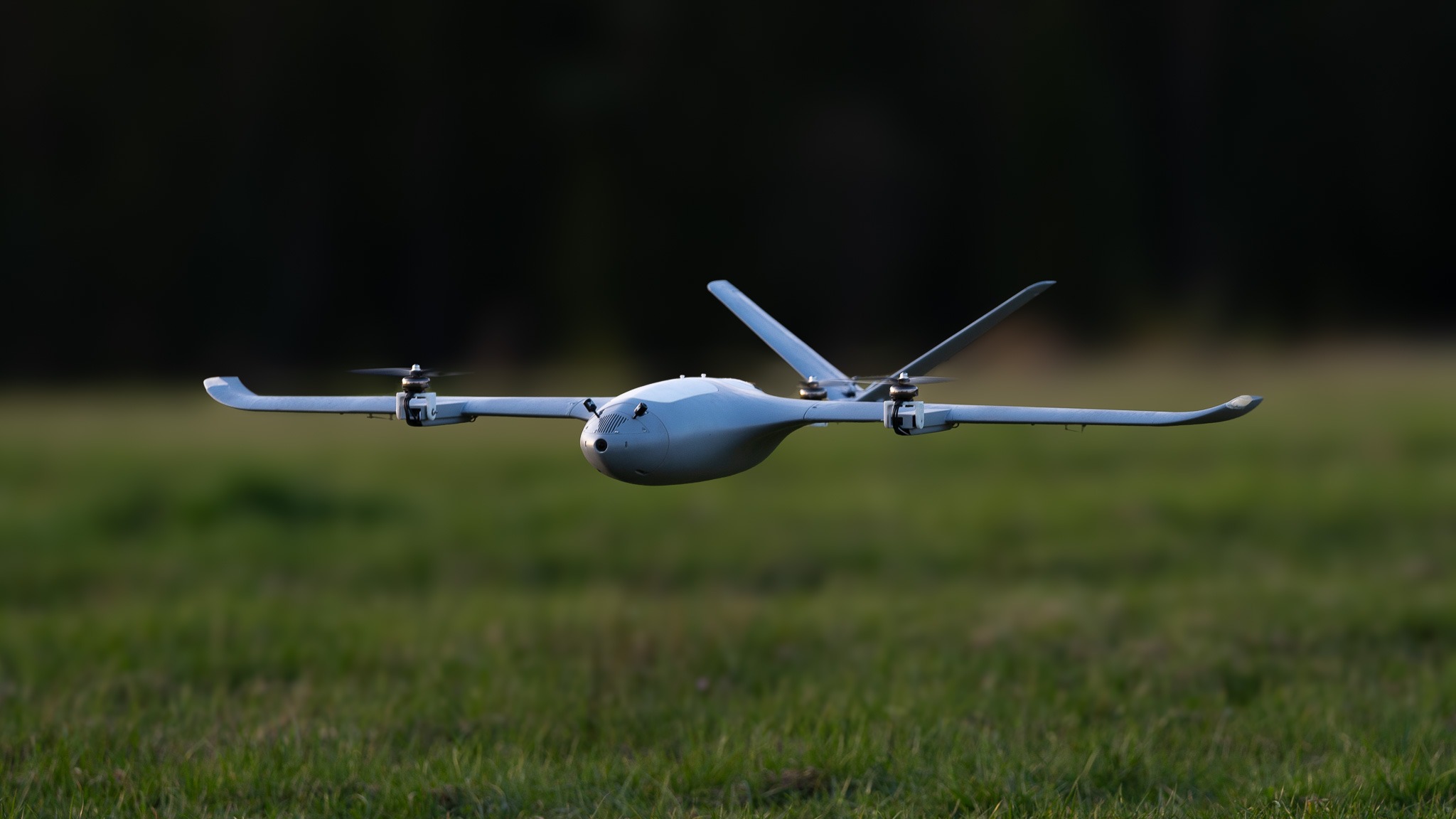

برخاست و فرود عمودی (Vertical Takeoff and Landing / VTOL)
با نسخه VTOL پهپاد استالیون، می‌توانید در سخت‌ترین و چالش‌برانگیزترین مکان‌ها به راحتی برخاست و فرود کنید.

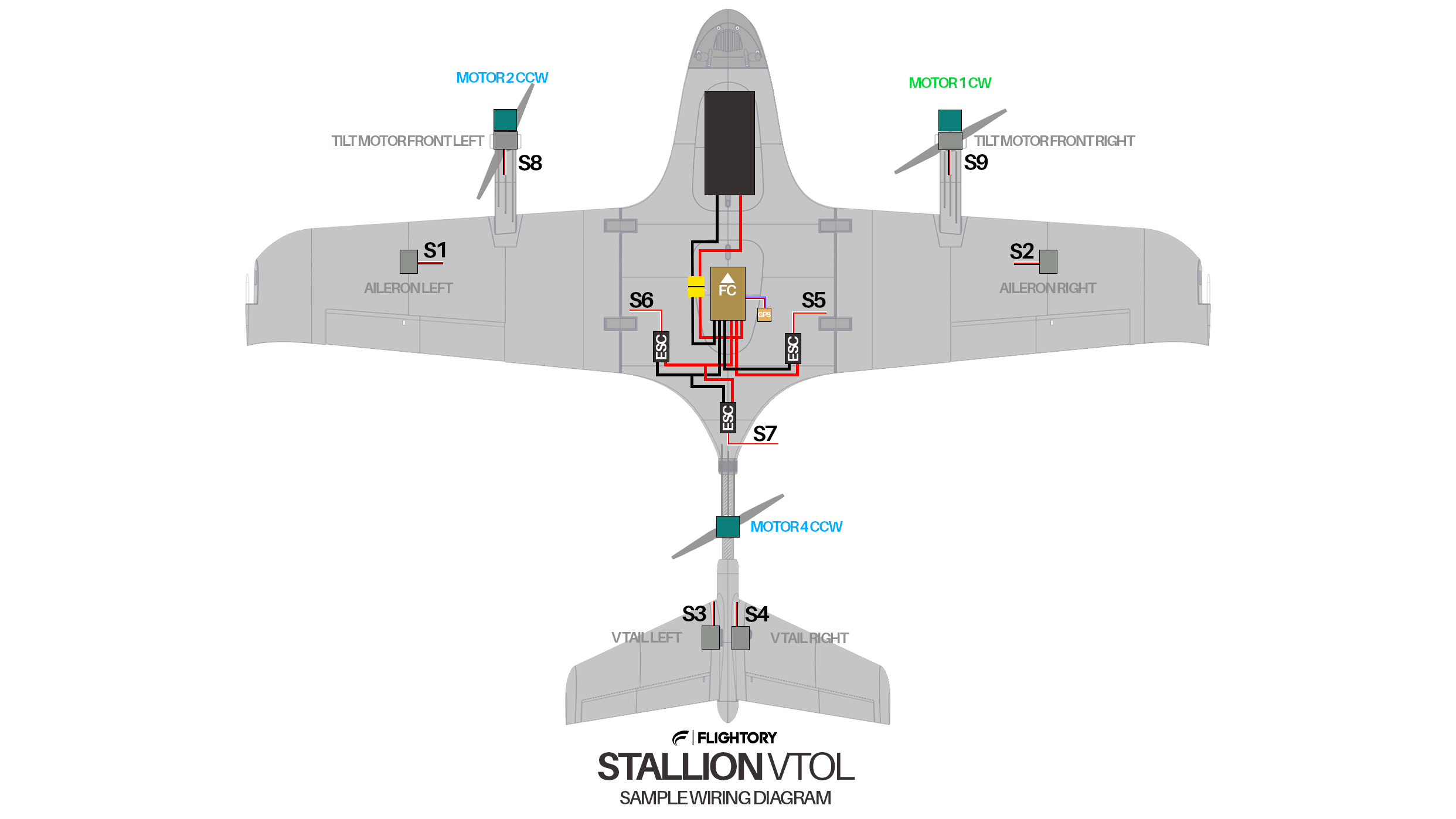

نقشه سیم‌کشی (Wiring Diagram)
یک نمونه ساده از نقشه سیم‌کشی ارائه شده است تا چیدمان و اتصالات قطعات پهپاد استالیون VTOL را به‌سادگی درک کنید. این نقشه همچنین در قالب PDF همراه با پک فایل‌ها در دسترس است.

اگر قصد دارید این پهپاد استالیون VTOL را از ابتدا بسازید، ابتدا با دفترچه راهنمای نسخه پایه استالیون آشنا شوید و لوازم جانبی مورد نیاز را تهیه کنید.
در ادامه، فهرستی از اقلام اضافی لازم برای تبدیل به نسخه VTOL ارائه شده است.

لوازم جانبی و قطعات الکترونیکی مورد نیاز (Required Accessories and Electronics)

• موتورها (Motors):
  Emax ECOII 2807 1300KV / T-Motor F90 1300KV

• پروانه‌ها (Propellers):
  7×۴ / ۷×۵ / ۷×۶ (دو پروانه CCW و یک پروانه CW)

• سرووها (Servos):
  2 عدد Kingmax 1203MD / GDW DS041MG

• کنترلر ESC:
  3 عدد BlHeli_S 45A / Lumenier 51A

• باتری (Battery):
  4S (حداکثر ۴S3P 10.5Ah Li-Ion) یا باتری مشابه LiPo

• یاتاقان‌ها (Bearings):
  2 عدد ۳×۸×۴ میلی‌متر Flange Bearing

• پیچ‌ها، مهره‌ها و واشرها (Screws / Nuts / Washers):
  3 عدد پیچ M3 به همراه مهره و واشر
