شمارش افراد داخل اطاق با آردوینو





آیا تا بحال برایتان سوال بوده که چگونه افراد داخل یک ورزشگاه، فروشگاه و یا یک اداره را می شمارند؟ در این پروژه ی بسیار جذاب و کاربردی ما این کار را با یک آردوینو یونو به سادگی انجام داده ایم.



قطعات مورد نیاز:

آردوینو یونو

رله ی ۵ ولتی

مقاومت

ماژول مادون قرمز

ال سی دی ۱۶×۲

برد بورد

سیم برد بورد

ال ای دی

ترانزیستور BC547

در این پروژه با استفاده از سنسور هایی که داریم می توانیم تعداد افرادی که داخل و یا خارج شده اند را بشماریم و تعداد افراد داخل را بدانیم.  این مدار می تواند تعداد افرادی را که وارد خانه ، فروشگاه ، سالن و دفتر وارد میشوند را بشمارد و سپس افرادی که آن مکان را ترک می کنند را هم بشمارد و این دو عدد را از یکدیگر کم کند تا تعداد افرادی که داخل هستند را بدست بیاورد. اما درست کار کردن این سیستم به مکان قرار دادن سنسور بسیار وابسته است و باید مکان مناسبی را برای این کار انتخاب کرد.

 این پرژه به چهار قسمت تقسیم می شود : سنسور ها ، کنترل کننده ، نمایش شمارنده و در. سنسور عمل مشاهده را انجام می دهد و هر عبوری را به  یک ورودی برای میکرو تبدیل می کند. ال سی دی نیز تعدادافراد را نمایش می دهد.

بیشتر بخوانید...  دانلود پروژه ی کنترل سروو موتور با آردوینو Due به همراه کد کامل

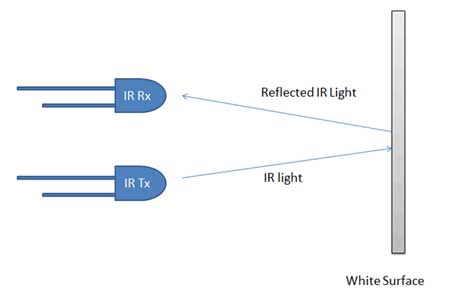

طریقه ی کار سنسور به این صورت است که هنگامی یک شخص وارد می شود مانع رسیدن اشعه ی مادون قرمز به سنسور می شود و باعث ایجاد تاخیر می شود به همین ترتیب یک ورودی ایجاد می شود.

شمارش افراد داخل اطاق با آردوینو

شرح مدار

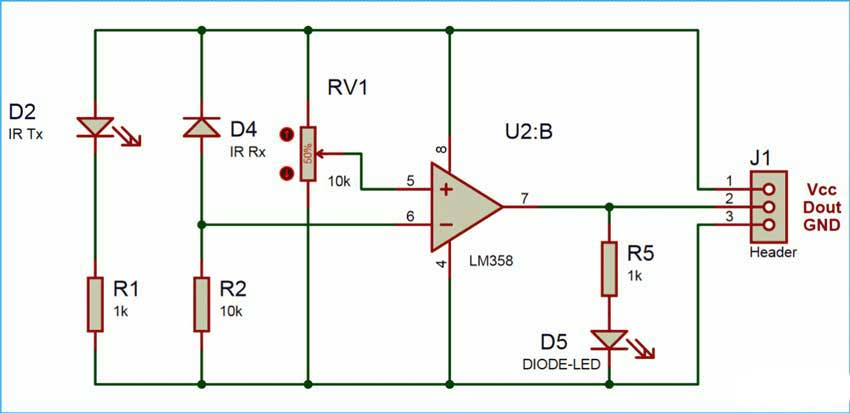

قسمت سنسور ها: در این قسمت همانطور که گفته شد از سنسور های مادون قرمز که شامل دیود مادون قرمز ، پتانسیومتر ، آپ امپ و یک ال ای دی است. از پتانسیومتر برای تنظیم ولتاژ بر روی پایانه های آپ امپ و سنسور استفاده می شود. آپ امپ یک مقایسه گر است وبا مقایسه ی ولتاژ می تواند تشخیص دهد که آیا شخصی عبور کرده است یا خیر.  در اینجا ما از دو مقایسه گر برای دو سنسور استفاده کرده ایم (LM358)





شمارش افراد داخل اطاق با آردوینو



قسمت کنترل: برای کنترل تمام پروسه از اردوینو یونو استفاده شده است. خروجی مقایسه گر ها به پین های دیجیتال ۱۴ و ۱۹ متص شده اند . میکرو این سیگنال های ورودی را میخواند و به رله فرمان می دهد تا لامپ روشن شود.

بیشتر بخوانید...  موقعیت یابی یک ماشین با Google Map به وسیله آردینو، ESP8266 و GPS

 قسمت درایو رله: این قسمت شامل یک ترانزیستور BC547 و یک رله ی ۵ ولتی ست که یک لامپ را کنترل میکند . ترانزیستور برای درایو رله استفاده می شود زیرا جریان خود آردوینو توانایی درایو رله را ندارد.  بنابراین آردوینو فرمان را به رله می دهد و رله لامپ را خاموش و یا روشن می کند.

شماتیک مدار

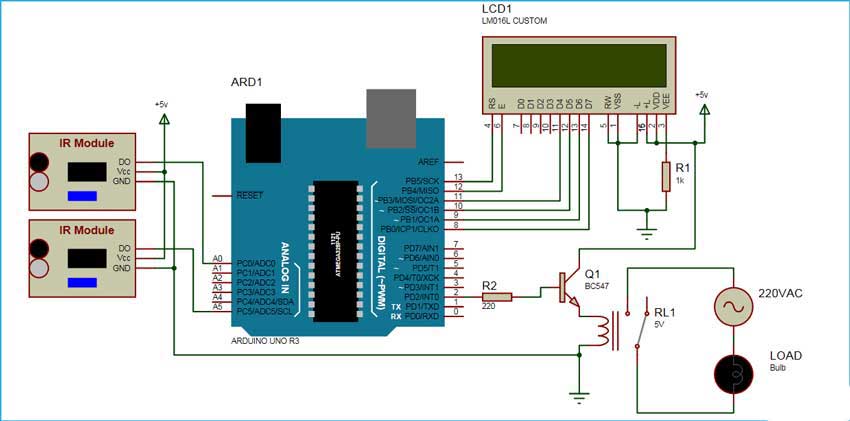

خروجی سنسور ها مستقیما به ۱۴(A0) و۱۹(A5) متصل هستند. ال ای دی هم در حالت ۴ بیت متصل است. پین های EN  و  RS به بین های ۱۲ و ۱۳ متصل است.



شمارش افراد داخل اطاق با آردوینو

کد پروژه:

دانلود فایل
#include<LiquidCrystal.h>
LiquidCrystal lcd(13,12,11,10,9,8);
#define in 14
#define out 19
#define relay 2
int count=0;
void IN()
{
    count++;
    lcd.clear();
    lcd.print("Person In Room:");
    lcd.setCursor(0,1);
    lcd.print(count);
    delay(1000);
}
void OUT()
{
  count--;
    lcd.clear();
    lcd.print("Person In Room:");
    lcd.setCursor(0,1);
    lcd.print(count);
    delay(1000);
}
void setup()
{
  lcd.begin(16,2);
  lcd.print("Visitor Counter");
  delay(2000);
  pinMode(in, INPUT);
  pinMode(out, INPUT);
  pinMode(relay, OUTPUT);
  lcd.clear();
  lcd.print("Person In Room:");
  lcd.setCursor(0,1);
  lcd.print(count);
}
void loop()
{

  if(digitalRead(in))
  IN();
  if(digitalRead(out))
  OUT();

  if(count<=0)
  {
    lcd.clear();
    digitalWrite(relay, LOW);
    lcd.clear();
    lcd.print("Nobody In Room");
    lcd.setCursor(0,1);
    lcd.print("Light Is Off");
    delay(200);
  }

  else
    digitalWrite(relay, HIGH);

}
