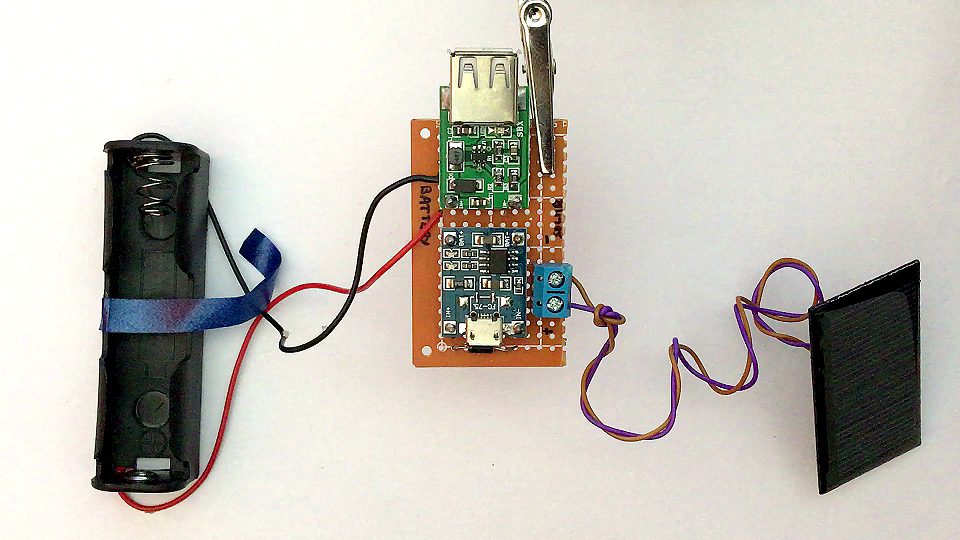

آموزش کامل ساخت شارژر باتری خورشیدی همراه با تصویر
ساخت شارژر باتری خورشیدی به شما کمک میکند تا بتوانید به راحتی باتری تلفن همراه خودتان را با استفاده از نور خورشید شارژ کنید.
در این آموزش قصد داریم به شما نشان دهیم که چگونه یک باتری لیتیوم ۱۸۶۵۰ را با استفاده از انرژی خورشید به کمک تراشه TP4056 شارژ کنیم.
قطعات مورد نیاز :
- پنل خورشیدی ۵v
- مدار چاپی کلی
- یک عدد دیود ۱n4007
- سیم مسی
- دو عدد ترمینال
- نگه دارنده ی باتری ۱۸۶۵۰
- باتری ۱۸۶۵۰
- ماژول TP4056
- تقویت کننده ی ولتاژ ۵v
- سیم برای ااتصالات
- تجهیزات لحیم کاری
TP4056 چگونه کار می کند :
این ماژول چند جزو ارزشمند برای ما می باشد.
دو LED قرمز و آبی هست، هنگامی که در حال شارژ شدن است قرمز روشن است و هنگامی که شارژ به اتمام می رسد آبی روشن می شود.
یک ورودی USB mini با استفاده از کابل رابط شارژر باتری را جدای از انرژی خورشیدی شارژ کرد.
دو سوراخ با علامت IN- و IN+ وجود دارد که میتوان واحد شارژر و دو سوراخ با علامت BAT- و BAT+ وجود دارد که میتوان باتری را به آن متصل کرد.
ولتاژ کاری این ماژول ۴٫۵ الی ۵v می باشد.
نکته : این ماژول هنگام کار بسیار داغ خواهد شد بنابراین می توان از پایه های مسی برای این برد استفاده کرد. شما همچنین میتوانید از pin header برای راحتی و تمیزی کار استفاده کنید.
مدار و توضیحات :
سر هم کردن قطعات این پروژه بسیار ساده است.
پنل خورشیدی به ترتیب به in+ و in- ماژول TP4056 وصل می شود. دیود را برای حفاظت در برابر ولتاژ معکوس در انتهای مثبت قرار میدهیم. سپس BAT+ و BAT- از ماژول را به دو سر مثبت و منفی باتری وصل می شود. ما نیاز به تقویت ولتاژ داریم بنابراین تقوت کننده ی ولتاژ را به مدار اضافه میکنیم . از سر منفی باتری به سر منفی و از سر مثبت باتری به سر مثبت تقویت کننده وصل می شود. از یک میکروسیچ بین دو سر مثبت باتری و تقویت کننده استفاده می شود.
سلول خورشیدی به ورودی TP4056 و از آن به باتری وصل شده است.
تقویت کننده ولتاژ ۵V برای تبدیل ولتاژ از ۳/۷ ولت DC به ۵ ولت DC استفاده می شود.
ولتاژ شارژ معمولا حدود ۴/۷ ولت است . ورودی تقویت کننده از ۰/۹ تا ۵ ولت است. بنابراین وقتی باتری تخلیه میشود ، در ورودی آن ولتاژ ۳/۷ ولت مشاهده میشود. خروجی تقویت کننده ولتاژ را روی ۵V نگه ثابت نگه می دارد.
