آموزش پروژه محور آردوینو – جلسه اول

به نام خدا

آموزش پروژه محور آردوینو – جلسه اول

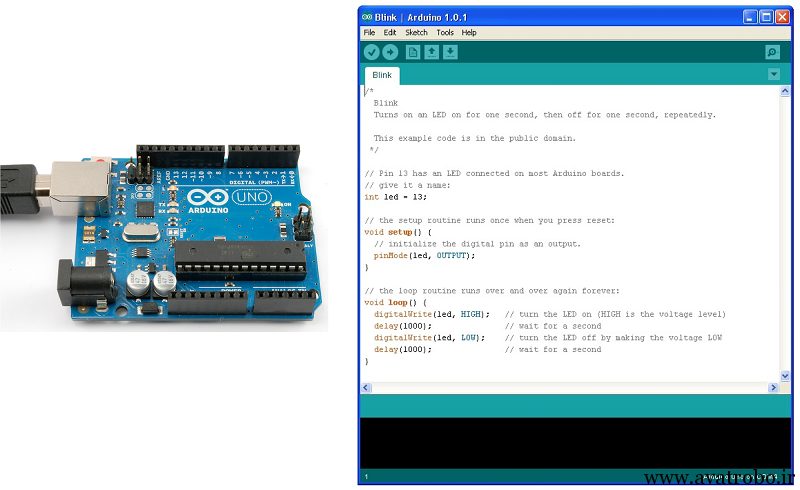

در این جلسه میخواهیم نحوه پروگرام کردن آردوینو را آموزش دهیم و یک LED چشمک زن درست کنیم .

ابتدا برنامه آردوینو را از لینک زیر دانلود کنید .



دانلود فایل



learn_arduino



آردوینو UNO

learn_arduino_uno_r3_web

کابل USB مدل A به B1

learn_arduino_usbcable_MED

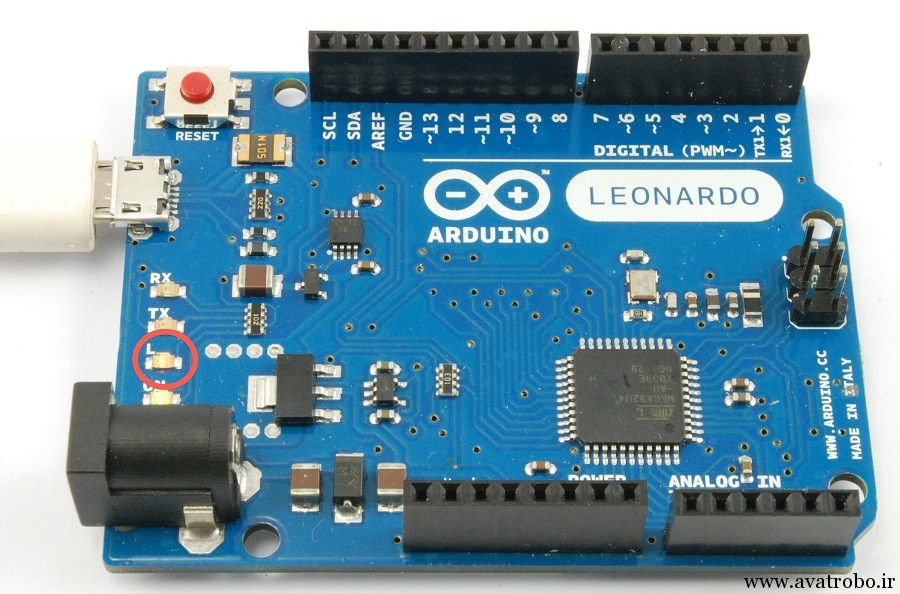

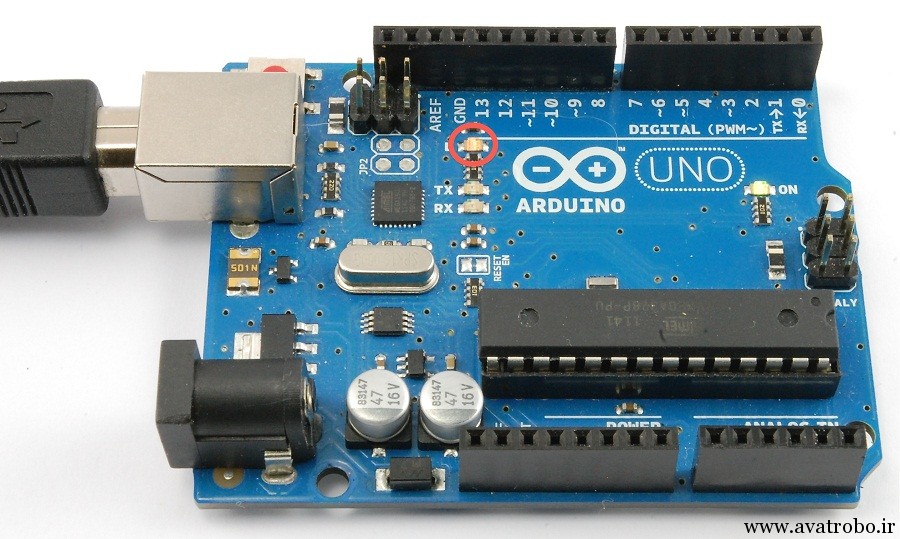

برد آردوینو دارای دو ردیف کانکتور مادگی در دو طرف برای اتصال به قطعات الکترونیکی می باشد . آردوینو دارای یک LED تکی هست که تو میتونی با برنامه ، این LED رو کنترل کنی . این LED معروف به ال ای دی L می باشد . مکان این LED در شکل های زیر در دو برد آردوینو مدل UNO و Leonardo نشان داده شده است .

learn_arduino_uno_r3_L_circled

learn_arduino_leonardo_plugged_L_circled



بارگذاری برنامه نمونه چشمک زن :

ال ای دی L معمولا موقعی که کابل USB را به برد وصل میکنی چشمک میزند .

در این جلسه میخوایم ال ای دی L را چشمک زن کنیم و سرعت چشمک ان را نیز تغییر دهیم .

ابتدا از سر برگ Tool نوع برد آردوینو خود و پورتی که آردوینو به کامپیوتر وصل است را مشخص میکنیم .

برنامه آردوینو شامل برنامه های نمونه زیادی برای کاربرد های مختلف می باشد که میتونیم این برنامه ها رو روی چیپ آردوینو آپلود کنیم . یکی از این برنامه ها برنامه LED چشمک زن است .

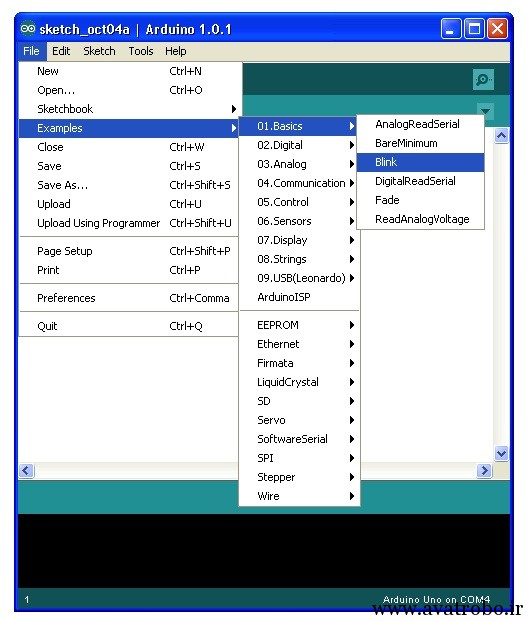

طبق شکل زیر به آدرس File → Examples → ۰۱٫Basics رفته و برنامه Blink را انتخاب میکنیم .

learn_arduino_opening_blink_example

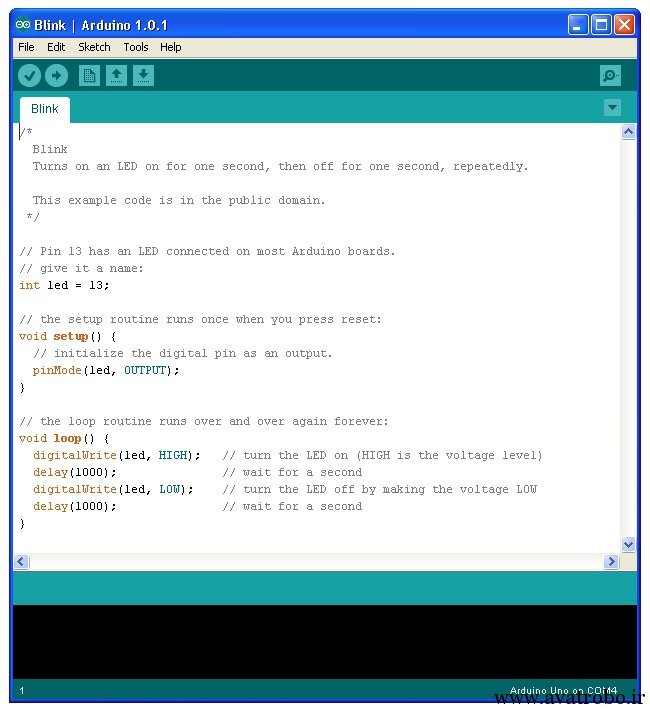

با کلیک بر روی Blink پنجره برنامه آن باز می شود .



learn_arduino_ide_blink

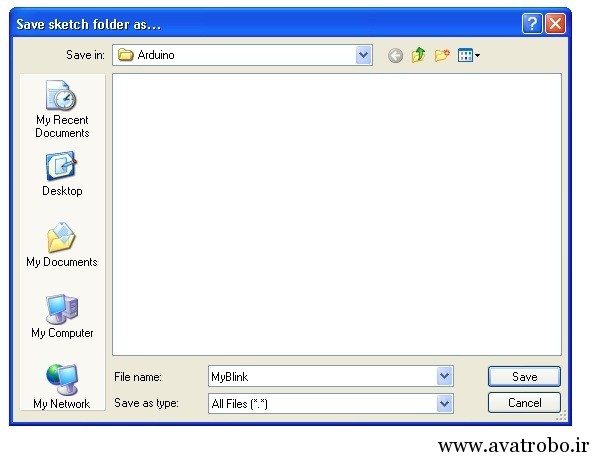

برنامه های نمونه آردوینو قابل تغییر نیست . برای آنکه بتوانیم برنامه خود را تغییر دهیم ابتدا برنامه را از صفحه باز شده کپی میکنیم و در صفحه آردوینو پیست میکنیم و سربرگ Tool گزینه Save As را میزنیم و با نام MyBlink ذخیره میکنیم .

learn_arduino_saving_blink_as_my_blink



تو برنامه را در sketchbook ذخیره کرده ای . این به این معنی است که میتونی اون رو از منوی File → Sketchbook باز کنی .

learn_arduino_finding_sketch



آپلود برنامه بر روی برد :

ابتدا برد آردوینو را با کابل USB به کامپیوتر وصل کنید . نوع برد و شماره پورتی که به آردوینو وصل است را از سربرگ Tool تعیین کنید .

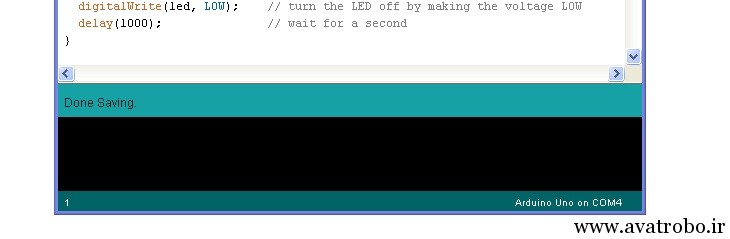

در پایین برنامه آردوینو نوع برد و شماره پورت com را نشان داده است .



learn_arduino_bottom_of_ide_showing_board



دکمه Upload را که از سمت چپ دومی است را فشار دهید .

بیشتر بخوانید...  اندازه گیری رطوبت و دما با آردوینو و سنسور DHT11

learn_arduino_upload_button

در پایین برنامه ، روند Compiling Sketch ( اجرای برنامه ) را نشان می دهد .

learn_arduino_upload_1_compiling

بعد از تمام شدن فرایند اجرای برنامه ، فرایند آپلود برنامه بر روی برد شروع می شود . که باز هم روند فرایند آپلود در پایین برنامه نشان داده میشود ، طبق تصویر زیر .



learn_arduino_upload_2_uploading

در آخر هم پیام Done یعنی به پایان رسیدن فرایند آپلود و پایان کار را نمایش می دهد .

learn_arduino_upload_3_done

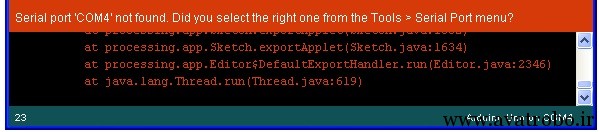

اگر فرایند به مشکل بخورد پیامی مانند زیر نمایش داده خواهد شد .

learn_arduino_upload_4_failed



پیام خطای بالا احتمالا به خاطر انتخاب اشتباه پورت Com یا قطع شدن کابل USB می باشد .

توضیحات برنامه :

در زیر برنامه Blink را میبینی .



قسمت هایی که بعد از علامت // می آیند معمولا برای توضیح خطوط برنامه به کار میرود و تاثیری در اجرای برنامه ندارند و قابل حذف هستند .

بیشتر بخوانید...  آموزش ساخت مدار مسدود کردن سیگنال کنترل تلویزیون با آی سی 555

اولین خط برنامه

در این خط شماره پین برد آردوینو که به LED متصل است مشخص می شود . همان طور که مشخص است به پین شماره ۱۳ وصل است .

قسمت بعدی ، تابع setup() است که با روشن شدن برد و یا ریست کردن برد آردوینو ، یک بار اجرا می شود .



هر برنامه آردوینو دارای یک تابع setup() است . خطوطی که اضافه میکنیم بین دو علامت } و { قرار میگیرد . در این برنامه پین شماره ۱۳ را که نام آن را led گذاشته ایم به عنوان خروجی تعریف کرده ایم .

قسمت بعدی برنامه ، تابع loop است . این تابع با پایان یافتن خطوط دستورات مجددا از ابتدا اجرا می شود

در خط اول این برنامه پین شماره ۱۳ را high یعنی یک منطقی ( ۵ ولت ) کرده ایم . در خط بعدی ۱۰۰۰ میلی ثانیه تاخیر ایجاد کرده ایم .

در خط بعد پین ۱۳ را low یعنی صفر منطقی ( صفر ولت ) میکنیم و در خط بعد مجددا تاخیر ۱۰۰۰ میلی ثانیه ایجاد کردیم .



learn_arduino_ide_blink_delay

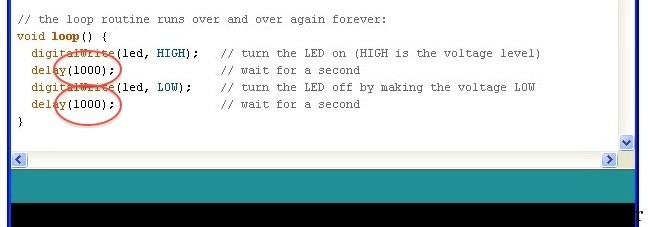

برای تغییر سرعت چشمک زدن باید عدد داخل پرانتز را که در شکل بالا مشخص است ، تغییر داد . با کم کردن آن تاخیر کم شده و سرعت چشمک بیشتر میشود و با زیاد کردن آن سرعت چشمک کمتر میشود .
